1K-Zahnrad-Dosieranlage

monoflow gear drive

Name: monoflow gear drive
Brand: t-s-i.de
SKU: 2173-0002-1000
Price: 40900.00 EUR
Availability: InStock

Lieferzeit: 8 - 12 Wochen

Ab 40.900,00 €^*

* zzgl. Umsatzsteuer und Versand

Artikelnummer 2173-0002-1000

Gewicht 400.0 kg

Anlagentyp 1K-Zahnrad-Dosieranlage

Materialgebinde 200 l Fass und 20 l Hobbock

Anwendung Manuelle oder automatisierte Applikation von Kleb- und Dichtstoffen

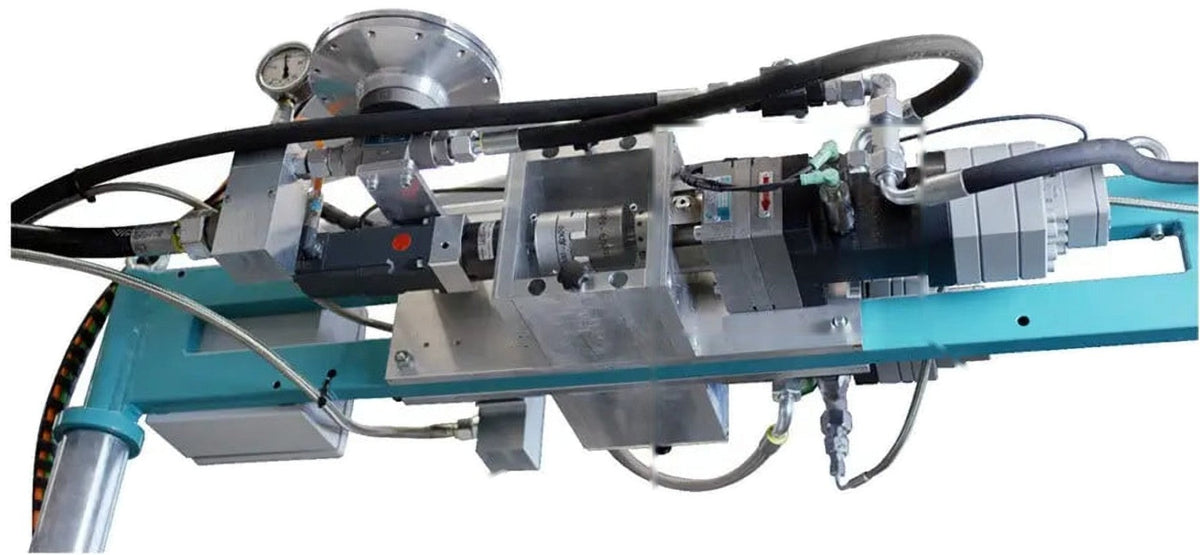

1K-Zahnrad-Dosieranlage zur präzisen Verarbeitung einkomponentiger Klebstoffe und Dichtstoffe mit mittlerer bis hoher Viskosität aus 200-l-Fässern. Das Material wird über eine pneumatische Schöpfkolbenpumpe aus dem Fass gefördert und der elektrisch angetriebenen Zahnradpumpe zugeführt, die eine kontinuierliche, volumenstromgeregelte Applikation mit hoher Dosiergenauigkeit ermöglicht.

Die Anlage eignet sich für manuelle Anwendungen am Handarbeitsplatz ebenso wie für die Integration in teil- oder vollautomatisierte Prozesse. Das offene, wartungsfreundliche Design sorgt für einfache Bedienung und zuverlässigen Dauerbetrieb.

Auf Anfrage ist die Anlage auch in einer kompakten, mobilen Ausführung für 20-l-Hobbocks verfügbar.

Technische Daten

Ausstoßleistung abhängig von Materialviskosität, Temperatur, Materialcharge etc.
Ansteuerung A-Seite pneumatisch
Stromanschluss 3 x 400 V + N + PE / 3,8 kW
Druckluftbedarf 6 bar; 600 l/min.
Abmessungen L x B x H 1150 x 1000 x 1800 mm

Standardausstattung

Siemens S7-1500;ethernetfähig für spätere Integration in automatisierte Anlage
Touch Panel Siemens TP700 Comfort
Software-Schnittstelle zur Steuerung der Automatisierung vorbereitet (standardmäßig über Profinet; andere Schnittstellen auf Anfrage)
Siemens Servomotor
Digitale Druckaufnehmer zur Überwachung des Zuführ und Arbeitsdruckes
Materialmangelüberwachung
Überdruckabsicherung
Zweihand-Sicherheitssteuerung
Fassleermeldung mit Pumpenabschaltung
200l restmengenreduzierte Folgeplatte
Schöpfkolbenpumpe
Zahnradpumpe
2,5m wasserdampfdiffusionsdichter Hochdruckschlauch
Materialventil
Optimierter 200l Fasswechsel (Aussparungen in Grundplatte für Hubwagen)

*Ausstattung kann je nach Projektanforderung variieren

Sonderausstattung

Anlage mobil, mit Rädern
Schwenkarmsysteme
Schlauchlängen auf Wunsch anpassbar
Sonderlackierung
Kartuschenabfüllung (1K)
Tandemausführung für einen unterbrechungsfreien Betrieb

Service über die gesamte Lebensdauer

Wartungsverträge mit planbaren Kosten, schnelle Ersatzteilversorgung ab Lager und kostenloser Remote-Support, direkt vom Hersteller.
