mastermix gear drive

Name: mastermix gear drive
Brand: t-s-i.de
SKU: 2382-0000-1000
Price: 49950.00 EUR
Availability: InStock

Auf Lager

Artikelnummer 2382-0000-1000

Gewicht 640.0 kg

Anlagentyp 2K-Zahnrad-Dosieranlage

Materialgebinde 600 ml Folienbeutel, 20 l Hobbock, 200 l Fass und 1.000 l IBC

Anwendung Manuelle oder automatisierte Applikation von Kleb- und Dichtstoffen

2K-Zahnrad-Dosieranlage zur Verarbeitung von Kleb- und Dichtstoffen aus 200 l und 20 l Gebinden

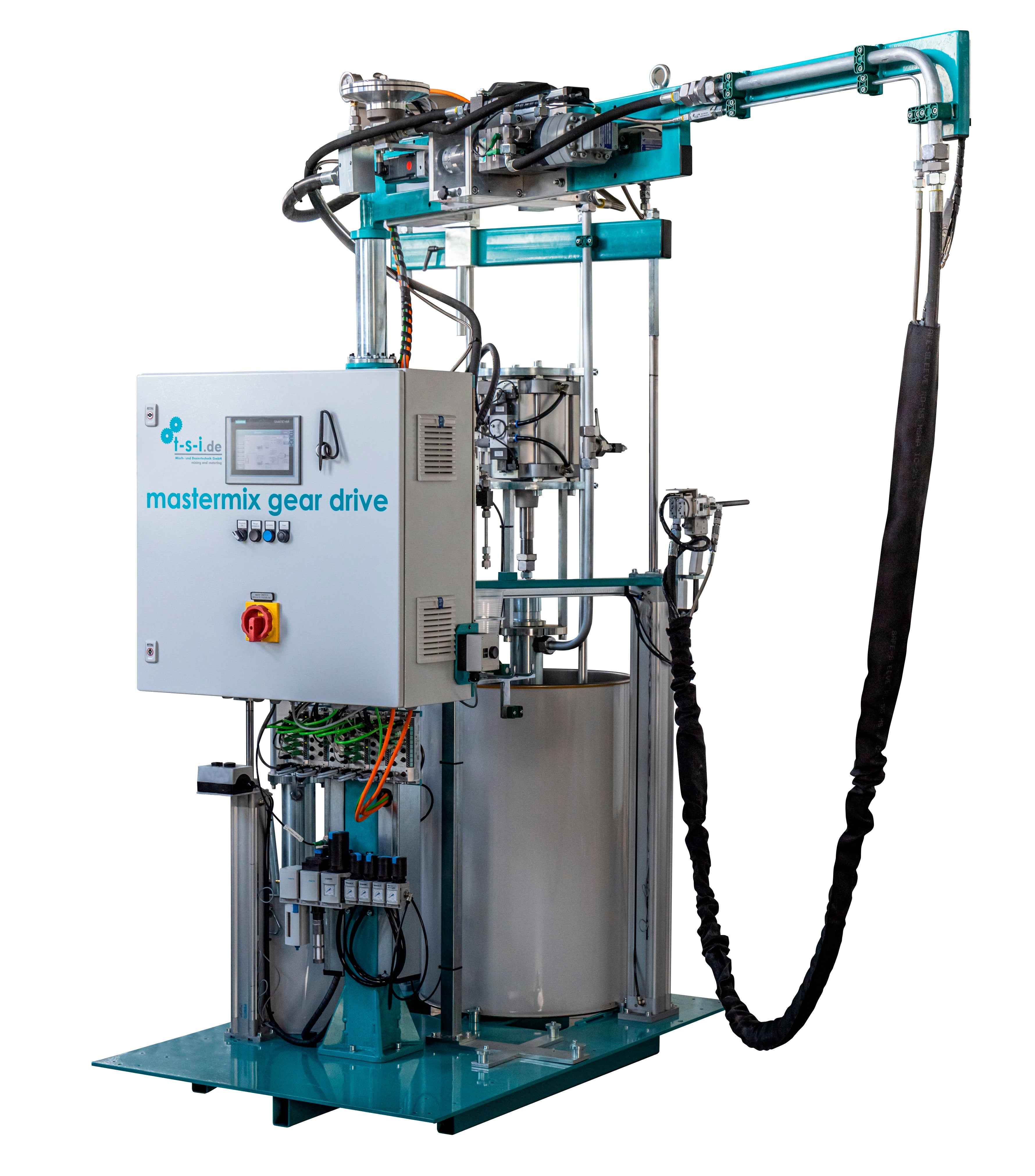

Die mastermix gear drive ist eine hochpräzise Dosieranlage zur Verarbeitung reaktiver 2K-Kleb- und Dichtstoffe im Mischungsverhältnis von 1:1 bis 100:2.
Beide Komponenten werden über pneumatisch angetriebene Schöpfkolbenpumpen aus den Gebinden gefördert und in servomotorisch angetriebene Zahnrad-Dosierpumpen überführt. Diese sorgen für eine exakt definierte, gleichmäßige Materialförderung mit höchster Dosiergenauigkeit. Die Vermischung erfolgt im statischen Mischer.

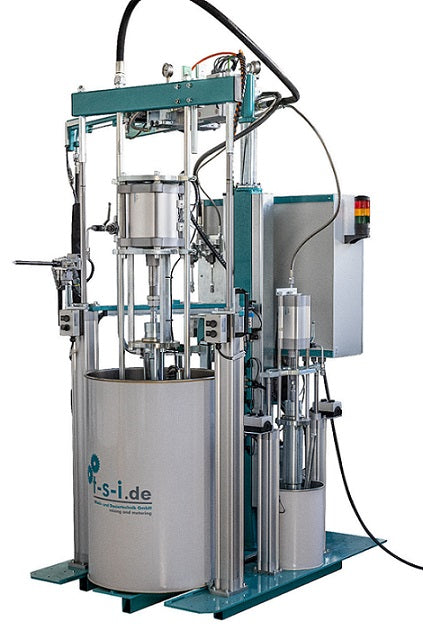

Standardmäßig ist die Anlage für die Förderung aus 200 l Fässern (A-Komponente) und 20 l Hobbocks (B-Komponente) ausgelegt. Optional sind auch andere Gebindegrößen möglich – von 600 ml Folienbeuteln bis zu 1000 l IBCs. Alternativ können Materialdruckbehälter eingesetzt werden, z. B. mit Rührwerk, Vakuumentgasung oder Beheizung – je nach Materialanforderung.

Die mastermix gear drive eignet sich sowohl für manuelle Anwendungen als auch für die Integration in teil- oder vollautomatisierte Produktionsprozesse.
Dank Siemens S7-1500 Steuerung, modularer Bauweise und industrietauglichem Design steht sie für maximale Prozesssicherheit, Flexibilität und Effizienz im professionellen Einsatz.

Dokumente

Datenblatt mastermix gear drive

Ablauf Zusammenarbeit

Optionale Ausstattung

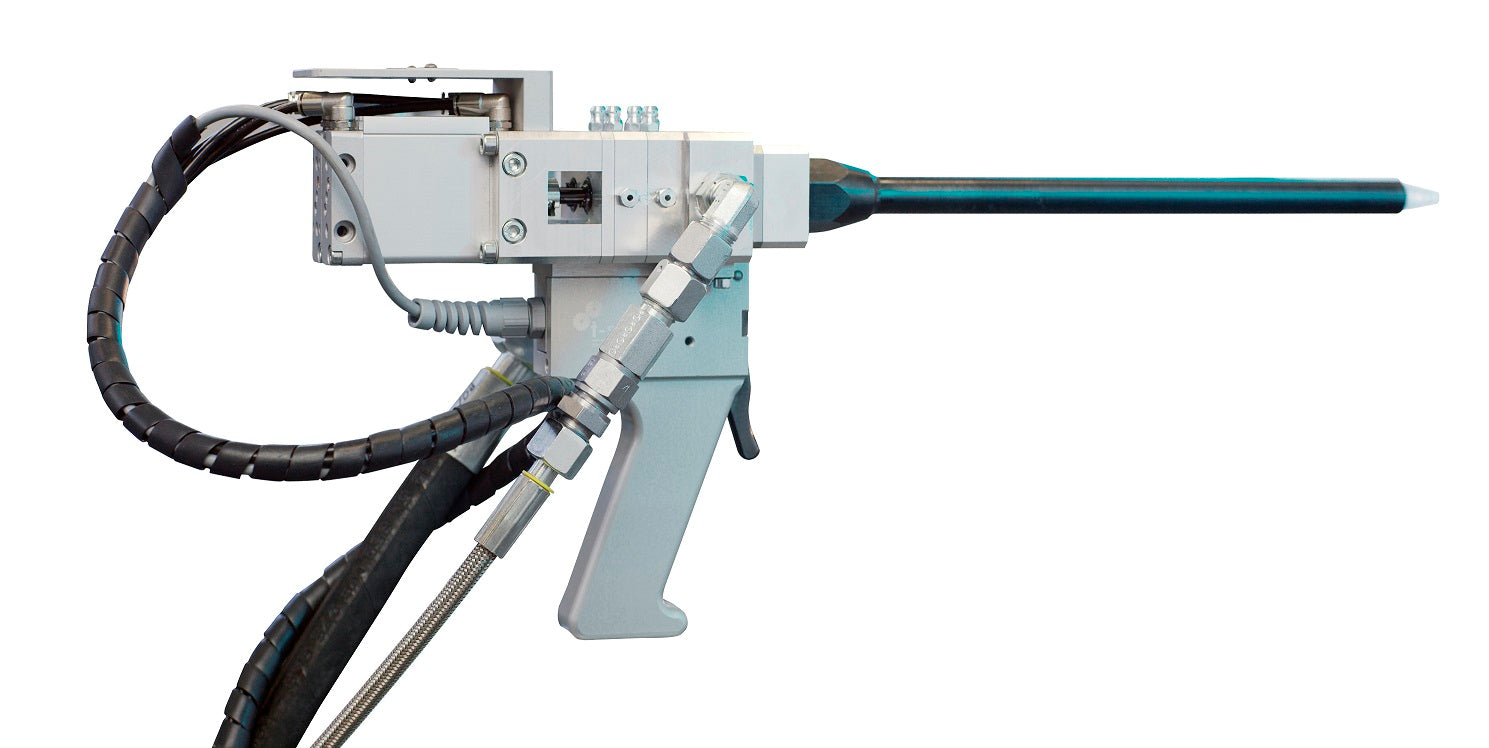

2K Auftragspistolen System-Konfiguration

Datenblatt Einwegmischer Kunststoff Spiralmischer

Flexibel & modular

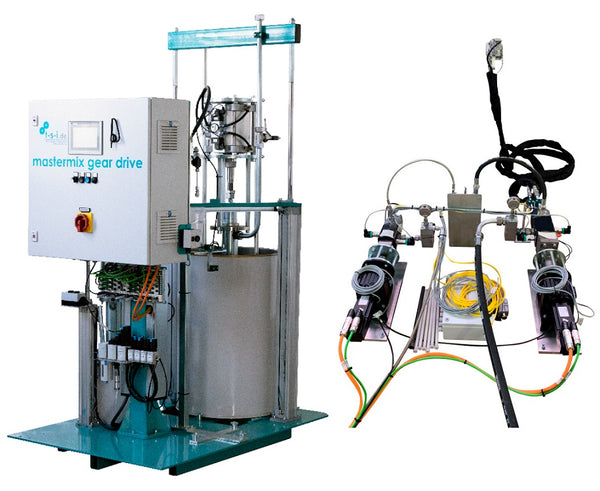

Für manuelle Anwendungen oder automatisierte Prozesse mit Roboter oder Portal
Präzise & konstant

Exakte Mischverhältnisse durch Zahnradpumpen mit gleichmäßigem Materialfluss
Wartungsarm & offen

Offenes, zugängliches Design mit einfacher Wartung und ohne überflüssige Verkleidungen
Langlebig & bewährt

Hochwertige Siemens- und Festo-Komponenten für dauerhafte Industrieeinsätze

Technische Daten

Ausstoßleistung abhängig von Materialviskosität, Temperatur, Materialcharge etc.
Ansteuerung A-Seite pneumatisch
Ansteuerung B-Seite pneumatisch
Stromanschluss 3 x 400 V+N+PE/ 3,8 kW
Druckluftbedarf 6 bar, 600 l/min
Abmessung L x B x H 1500 x 1000 x 1800 mm
Höhe mit Schwenkarm 2500 mm
Standard-Schwenkarmlänge 1200 mm
Standard-Schlauchlänge 2500 mm

Standardausstattung

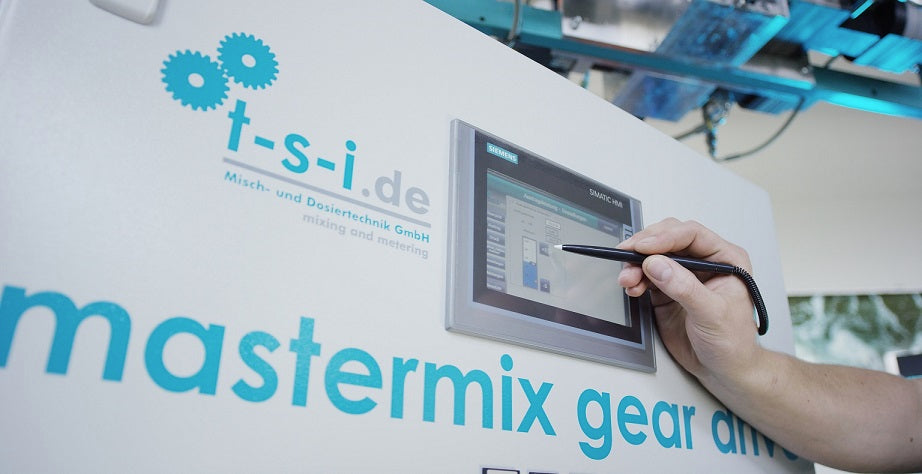

Siemens S7-1500 / Touch Panel / ethernetfähig für spätere Integration in automatisierte Anlage
Software-Schnittstelle zur Steuerung der Automatisierung vorbereitet (standardmäßig über Profinet; andere Schnittstellen auf Anfrage)
Siemens Servomotoren
Digitale Druckaufnehmer
Totvolumenfreie Bauweise
Optische und akustische Topfzeitüberwachung
Signallicht für Systembenachrichtigungen im Display
Materialmangelüberwachung
Überdruckabsicherung
Restmengenreduzierte Folgeplatte
Zweihand-Sicherheitssteuerung für A- und B-Seite
Fassleermeldung mit Pumpenabschaltung
Wartungsfreie Pumpenabdichtung
Variabel einstellbares Mischungsverhältnis
Optimierter 200l Fasswechsel (Aussparungen in Grundplatte für Hubwagen)

*Ausstattung kann je nach Projektanforderung variieren

Sonderausstattung

Andere Gebindegrößen auf Anfrage
Folgeplattenheizung A- und B-Komponente
Kartuschenabfüllung (1K und 2K)
Parkposition mit autom. Blindschuss

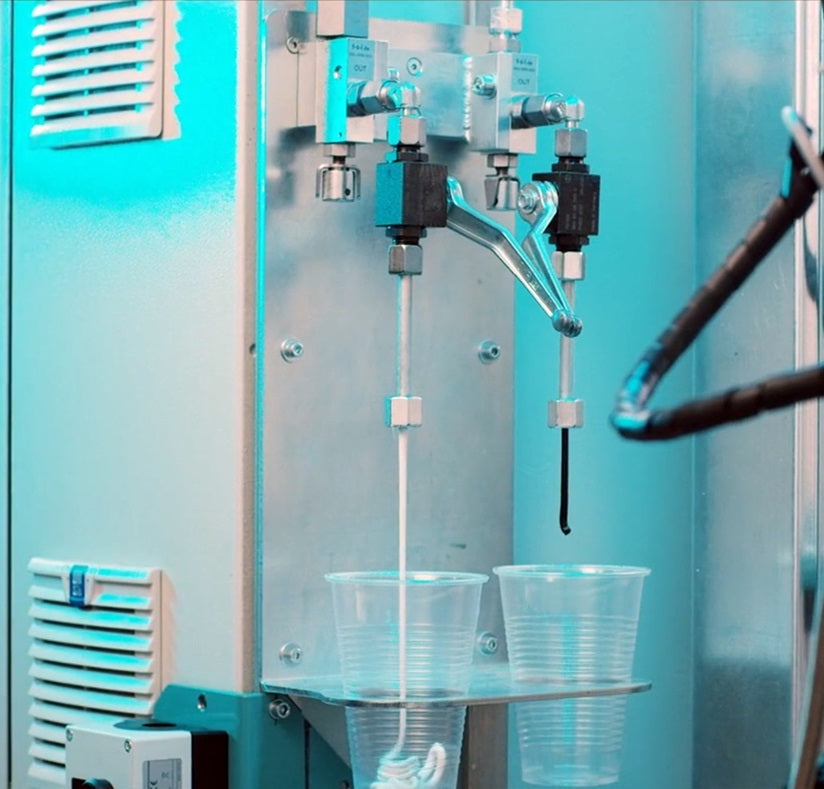

Permanente Kontrolle des Mischungsverhältnisses durch Volumenmesszellen
Verlängerung Arbeitsschlauch
Sonderlackierung auf Anfrage
Schwenkarmverlängerung
Schwenkarmerhöhung

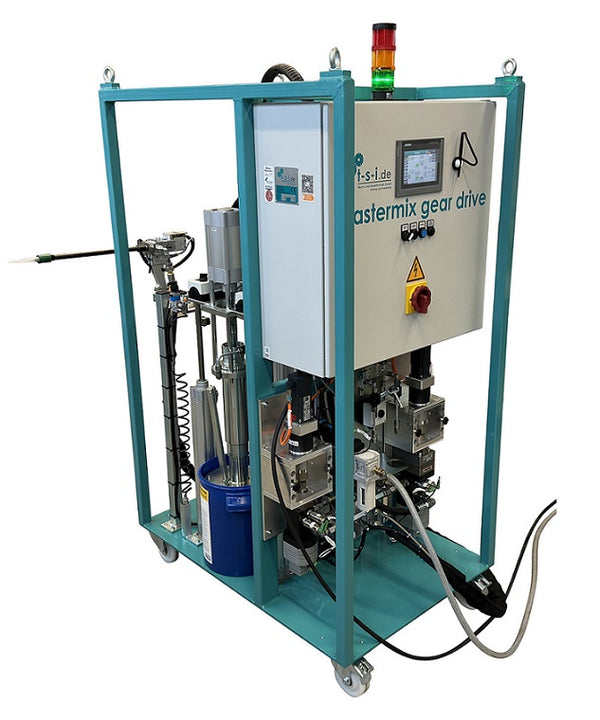

Anlage mobil, mit Rädern
Weitere Optionen siehe Broschüre "Optional für mastermix-Baureihe" oder auf Anfrage.

Die mastermix gear drive ist eine modulare Zahnrad-Dosieranlage für 2K-Klebstoffe in industriellen Anwendungen. Sie eignet sich für manuelle sowie automatisierte Applikationen, z. B. in der Caravan-, Fenster-, Automotive- oder Glasindustrie. Dank präziser Zahnradpumpen, Siemens-Steuerung und robustem Design bietet sie höchste Zuverlässigkeit bei der Verarbeitung von hochviskosen Kleb- und Dichtstoffen. Made in Germany.
